萬(wàn)原鋁原素：深度揭秘鋁材加工全流程，從礦石到精品的蛻變之旅
作者： 日期：2025-09-25 來(lái)源： 關(guān)注：5
鋁，這種輕質(zhì)、耐腐蝕且可塑性極強(qiáng)的金屬，早已滲透到我們生活的方方面面——從手機(jī)外殼到高鐵車(chē)廂，從建筑幕墻到航天器外殼，鋁材的加工技術(shù)直接決定了其性能與應(yīng)用邊界。今天，萬(wàn)原鋁原素將帶您走進(jìn)鋁材加工的“幕后世界”，揭秘從礦石到高端鋁材的全流程工藝。

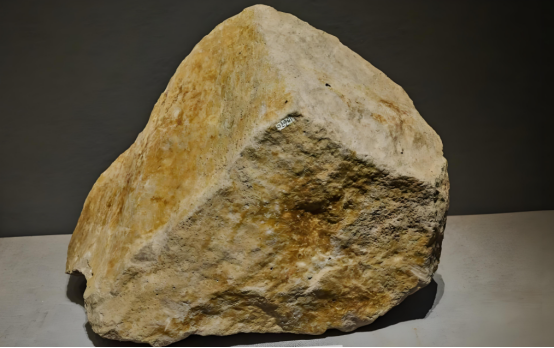

從鋁土礦到純凈鋁液——綠色開(kāi)采與低碳冶煉的起點(diǎn)
鋁材的起點(diǎn)是鋁土礦，這種紅褐色的礦石需經(jīng)過(guò)“拜耳法”提煉出氧化鋁（Al?O?）。氧化鋁的電解是鋁生產(chǎn)的核心環(huán)節(jié)。在電解槽中，氧化鋁與冰晶石熔劑混合，在950℃高溫下電解生成液態(tài)鋁，每噸電解鋁需消耗約13500度電。
塑造鋁材的“骨骼”——從液態(tài)金屬到精密型材的蛻變
熔鑄：純凈鋁液的“變身術(shù)”
液態(tài)鋁需經(jīng)過(guò)精煉除雜（如去除氫、鈉等元素）后，通過(guò)深井鑄造系統(tǒng)冷卻成圓柱形鋁棒。萬(wàn)原鋁原素采用“同水平密排頂鑄工藝”，可生產(chǎn)直徑從76mm到838mm的鋁棒，滿(mǎn)足不同擠壓需求。例如，建筑門(mén)窗常用的6063鋁合金鋁棒，需嚴(yán)格控制鎂、硅等元素含量（Mg:0.45-0.9%， Si:0.2-0.6%），以確保擠壓后的強(qiáng)度與延展性平衡。

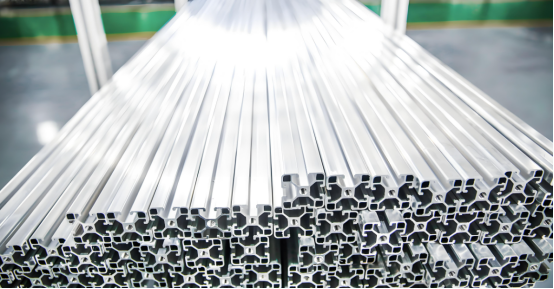

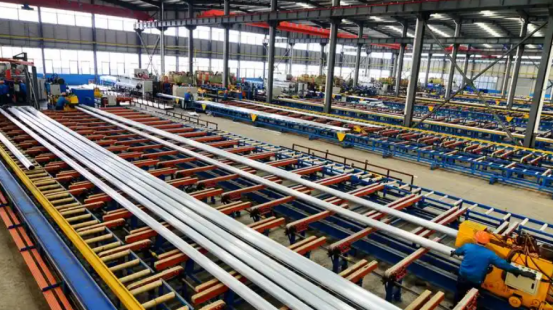

擠壓：高壓下的“塑性魔術(shù)”
加熱至450℃的鋁棒被送入擠壓機(jī)，在1000-15000噸壓力下通過(guò)模具擠出所需形狀。這一過(guò)程需精準(zhǔn)控制溫度、速度與壓力：
溫度：過(guò)高會(huì)導(dǎo)致晶粒粗大，降低強(qiáng)度；過(guò)低則增加擠壓阻力，易產(chǎn)生裂紋。
速度：建筑型材擠壓速度可達(dá)30m/min，而工業(yè)型材（如汽車(chē)防撞梁）需控制在5m/min以?xún)?nèi)，以保證內(nèi)部組織致密。
模具：萬(wàn)原鋁原素采用“氮化鈦（TiN）涂層模具”，壽命較普通模具提升3倍，可連續(xù)擠壓超50噸鋁材。
熱處理：強(qiáng)化性能的“關(guān)鍵一躍”
擠壓后的鋁材需通過(guò)熱處理進(jìn)一步提升性能。以6063鋁合金為例：
風(fēng)冷淬火：以5-10℃/s的冷卻速度快速通過(guò)固溶線(xiàn)，形成過(guò)飽和固溶體；
人工時(shí)效：在175℃下保溫8小時(shí)，析出細(xì)小Mg?Si強(qiáng)化相，使抗拉強(qiáng)度從160MPa提升至230MPa，同時(shí)保持5%以上的延伸率。
賦予鋁材“防護(hù)衣”與“美顏術(shù)”——功能與美學(xué)的雙重升級(jí)
陽(yáng)極氧化：耐腐蝕與裝飾性的完美結(jié)合
鋁材在硫酸電解液中通電，表面生成5-20μm厚的氧化膜（Al?O?），其耐腐蝕性較未處理材料提升3倍以上。萬(wàn)原鋁原素的創(chuàng)新工藝：
電解著色：通過(guò)控制電流密度與時(shí)間，使氧化膜呈現(xiàn)黑色、古銅色等多樣化色彩，且膜層耐磨性達(dá)國(guó)標(biāo)2級(jí)（500g載荷下磨損量≤0.01g）；
封孔處理：采用沸水或鎳鹽溶液封閉氧化膜孔隙，防止腐蝕介質(zhì)侵入，鹽霧測(cè)試壽命超1000小時(shí)。
粉末噴涂：環(huán)保與耐候性的優(yōu)選方案
通過(guò)靜電吸附將丙烯酸粉末均勻覆蓋鋁材表面，經(jīng)200℃固化后形成0.1-0.2mm涂層。萬(wàn)原鋁原素的粉末噴涂技術(shù)優(yōu)勢(shì)：
環(huán)保性：粉末回收率超98%，無(wú)揮發(fā)性有機(jī)物（VOC）排放；
耐候性：采用PVDF樹(shù)脂涂料，可抵御-50℃至150℃溫差，抗紫外線(xiàn)性能優(yōu)異，使用壽命超20年（國(guó)標(biāo)要求15年）。
氟碳噴涂：高端建筑的“防護(hù)盾”
采用含70%以上PVDF樹(shù)脂的氟碳涂料，通過(guò)“三涂?jī)煽尽惫に嚕ǖ灼?/span>+面漆+清漆，每次噴涂后烘烤固化），形成0.08-0.15mm涂層。其性能：
耐鹽霧：在5% NaCl溶液中浸泡5000小時(shí)無(wú)腐蝕；
自清潔性：表面接觸角＞90°，雨水沖刷即可去除灰塵，減少維護(hù)成本。

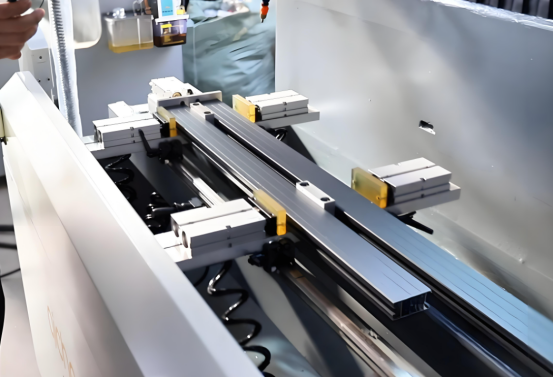

毫米級(jí)精度的追求——從型材到零件的終極蛻變

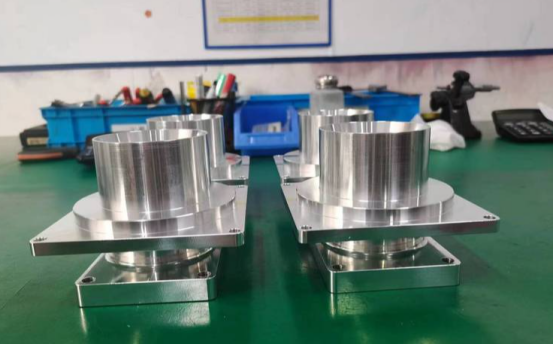

高端鋁材需經(jīng)過(guò)CNC切割、鉆孔、銑削等精密加工。例如，萬(wàn)原鋁原素為新能源汽車(chē)電池箱體開(kāi)發(fā)的鋁型材，通過(guò)“粗加工-半精加工-清角加工-精加工”四步法，確保平面度誤差≤0.1mm。此外，每批產(chǎn)品需經(jīng)過(guò)光譜分析、鹽霧測(cè)試、拉伸試驗(yàn)等20余項(xiàng)檢測(cè)，合格率達(dá)99.97%。
鋁材加工的未來(lái)圖景
從礦石開(kāi)采到精密制造，鋁材加工的每一步都凝聚著技術(shù)創(chuàng)新與環(huán)保理念。萬(wàn)原鋁原素正通過(guò)“智能制造+綠色生產(chǎn)”雙輪驅(qū)動(dòng)，推動(dòng)行業(yè)向高端化、低碳化轉(zhuǎn)型。未來(lái)，隨著鋁鋰合金、納米涂層等新材料的突破，鋁材將在航空航天、深海探測(cè)等領(lǐng)域發(fā)揮更大價(jià)值。選擇萬(wàn)原鋁原素，就是選擇一份對(duì)品質(zhì)的承諾與對(duì)地球的守護(hù)。
